Профнастил Н-75х750 ПЭ

Большинство марок профнастила универсальны по своему применению. Так, например, стеновой профнастил С20 часто используют как кровельное покрытие, а несущий кровельный профлист Н44 нередко применяют для монтажа различных стеновых ограждений.

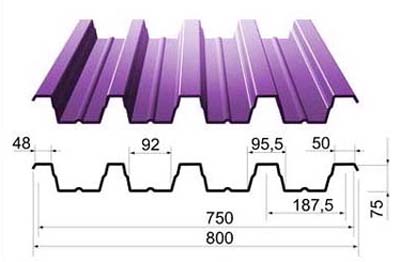

Профлист Н75-750 — внешний вид

Но при строительстве высоких большепролетных промышленных и гражданских зданий необходимы стеновые и кровельные материалы, которые могут противостоять очень высоким статическим и динамическим нагрузкам. Особенно это важно при монтаже объектов в регионах с большим снеговым покровом и частыми сильными ветрами.

Именно к таким материалам и относится профнастил Н75-750. Этот профиль часто называют самонесущим, поскольку его собственная жесткость и прочность позволяют выдерживать очень высокие нагрузки при минимальном количестве промежуточных опор. Н75 — профнастил, которым можно перекрывать крыши очень большой площади при самых минимальных уклонах. Так, при углах наклона кровли 6-8° опорные прогоны можно устанавливать не чаще, чем через каждые 4 м.

Профнастил Н-75 — области применения

Вес профнастила Н75 сравнительно небольшой и это позволяет существенно снизить затраты на монтаж кровель зданий и строений большой площади, таких как крупные торговые центры, рынки и стадионы. Так, например, использование профнастила Н75-750-0.8, вес 1 погонного метра которого составляет всего 8,4 кг, позволяет легко укладывать кровельное покрытие любой площади без использования дорогостоящих грузоподъемных механизмов. Профнастил Н75-750-0,8 может использоваться не только как кровельное покрытие, но и как основание для укладки утеплителя и рулонной гидроизоляции на плоских крышах промышленных зданий.

Как хорошо видно на приведенном выше рисунке, вся геометрия профиля профлиста Н75-750 служит единственной цели — максимальному увеличению прочности и продольной жесткости. Для этого на верхних горизонтальных плоскостях трапециевидных выступов профлиста Н75 выполнены дополнительные ребра жесткости. Несущая способность профлиста Н75 также увеличивается и благодаря ребрам жесткости, которые расположены с двух сторон подошвы трапециевидных волн.

Кроме очень высокой прочности, профлист Н-75 отличает исключительная стойкость к коррозии. На профнастил Н75 оцинкованный часто наносят дополнительное полимерное защитно-декоративное покрытие. Это покрытие может быть практически любых цветов и оттенков. Оно не только значительно увеличивает срок службы профлиста, но и придает конструкциям зданий из профнастила Н-75-750 привлекательный внешний вид.

Профнастил Н75 — размеры и технические характеристики

Согласно ГОСТ на профнастил Н75 в обозначении проифлированного листа указывается:

1. Назначение (Н — несущий, С — стеновой, НС — универсальный);
2. Высота профиля в мм;
3. Рабочая (полезная) ширина в мм;
4. Толщина металла в мм.

В качестве примера расшифруем профнастил Н75-750-0.9. Здесь Н — несущий, 75 — высота профиля, 750 — полезная ширина, 0,9 — толщина металла исходной заготовки.

Ниже приведены основные технические характеристики профнастила Н75, необходимые для расчета общей массы перекрытия и количества листов.

В приведенной выше таблице не указана длина листа, поскольку она может быть разной, в зависимости от пожеланий заказчика. Как правило, диапазон — от 1,0 до 13,0 метров с кратностью порезки 1,0 м.

Строит отметить, что геометрические характеристики не зависят от толщины исходной заготовки — размеры профлиста Н75-750-0.8 равны размерам профилированного листа 0,7 и 0,9 мм. Основное отличие — это масса профлиста Н75, которая растет довольно существенно с ростом толщины металла.

Учитывая, что профнастил Н75 чаще всего используют в конструкциях, постоянно подверженных воздействии значительных статических нагрузок, расчетам прочности таких узлов уделяется особое внимание. Ниже приведены основные данные, необходимые для расчетов надежности различных конструкций зданий и сооружений.
