Профнастил НС-35 ПЭ

Характеристики профнастила НС35-1000 для монтажа или раскладки

• полезная (рабочая) ширина профлиста - 1,0 м. (1000 мм.);
• полная (общая, габаритная) ширина профлиста - 1,06 м. (1060 мм.).
• полезная (рабочая) площадь одного листа без учета поперечного нахлеста (перекрытия) = 1,0 м. × длину листа в м.;
• полная (общая, габаритная) площадь одного листа = 1,06 м. × длину листа в м.

Профиль изготавливается длиной от 0,5 до 12,0 метров при любой кратности реза по размерам Заказчика.

Характеристики профиля по весу и размерам

Расчет веса листа и партии профнастила НС-35х1000 производится следующим образом:

• вес одного листа = вес погонного метра при толщине листа t x длину листа в метрах;
• общий вес партии (заказа) = вес погонного метра при толщине листа t x общее количество погонных метров или вес одного листа × количество листов (для партии листов одинаковых по длине и толщине).

Возможности применения профиля НС35 в строительстве

• настил кровли с шагом обрешетки до 1,5 метров (покрытие крыши);
• элемент конструкции быстровозводимых металлических зданий и сооружений;
• металлическая кровля из оцинкованного и окрашенного профнастила;
• каркасные конструкции из стальных гофрированных листов;
• щитовые ограждения и щитовые конструкции из оцинкованного и крашеного профлиста;
• наружные стены и стеновые конструкции малых архитектурных форм (павильоны, гаражи, блок-хаусы, бытовки и т. д.);
• заборы из профнастила оцинкованного и оцинкованного с лакокрасочным покрытием;
• покрытие стен защитно - декоративное из оцинкованной и крашеной стали;
• облицовочный материал стен и стеновых конструкций композитных быстровозводимых зданий и сооружений;
• сэндвич-панели поэлементной сборки;
• сборные сэндвич-конструкции стен, кровли, внутренних и противопожарных перегородок и т.д.;
• металлические заборы из профилированных листов с защитно-декоративными покрытиями.

Примечания к таблице:

1. Данные по геометрическим характеристикам профилей (моменты инерции и сопротивления) являются справочными и получены, допуская рабочую ширину (Bp) плоских участков сжатых полок равной: Bp = 40t - при определении моментов сопротивления; Bp = 60t - при определении моментов инерции.
2. Справочные величины на 1 м ширины получены делением расчетных характеристик на значение полезной (эффективной рабочей монтажной) ширины листа металлического профиля НС35. Полезная ширина профиля отличается от значения полной (общей) ширины профилированного листа (см. чертеж профлиста выше или в стандарте ГОСТ на профнастилы).
3. Масса 1 кв.м. (м2) профлиста 35 получена делением массы одного погонного метра (веса полной ширины металлопрофиля длиною 1 м) на полезную (эффективную, рабочую или монтажную) ширину профилированного стального листа НС35.
4. Момент инерции Iх и моменты сопротивлений Wх1 и Wx2 определяются по осям 1-1 и 2-2, расположенных следующим образом относительно полок профиля (см. рисунок выше или чертеж профлиста НС35 в стандарте ГОСТ на профлисты):
   • ось 1-1 совпадает с внешней плоскостью нижних полок профиля;
   • ось 2-2 совпадает с внешней плоскостью верхних полок профиля.

Фотографии практического применения профнастила НС35-1000 для кровли, перекрытия и конструкции стены.

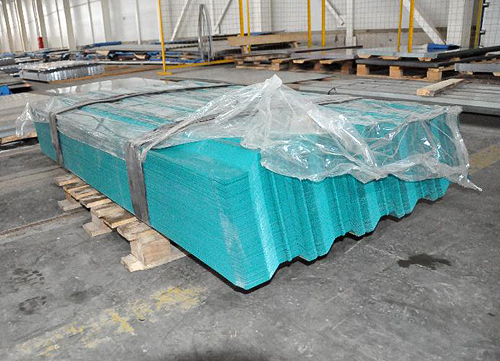

Пакет профнастила НС35-1000 с полимерным порошковым окрашиванием по RAL 5021 в цехе завода профнастила в г. Домодедово перед упаковкой для отправки на о.Сахалин. Подробнее о наших доставках продукции в удаленные от Москвы регионы РФ можно ознакомиться в разделе "Наши доставки".

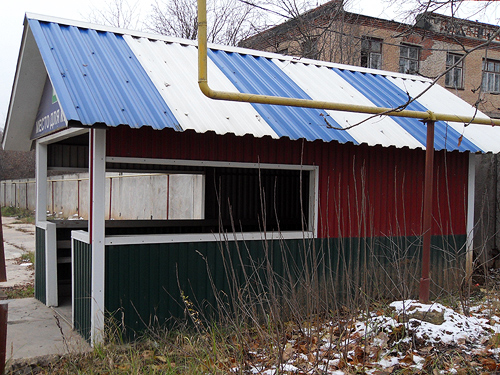

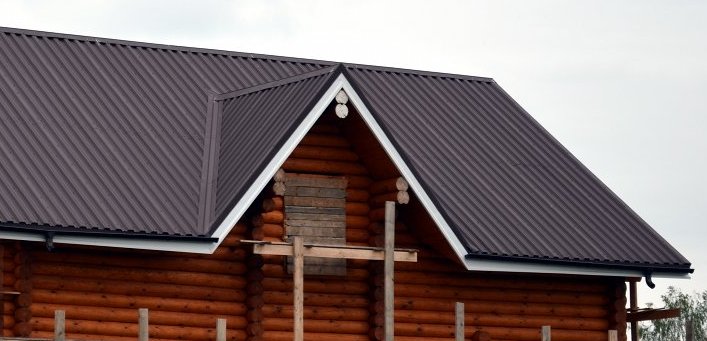

Пример использования профлиста НС35 для кровли металлической крыши бытового сооружения. Эта фотография является образцом правильного монтажа (укладки) листов профиля НС35 на крышах, кровлях и покрытиях из этого профнастила.

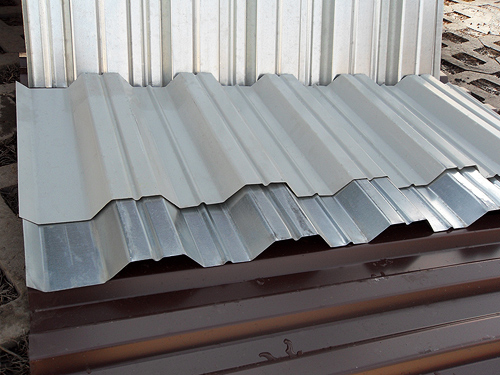

На фотографии представлены образцы оцинкованного профлиста НС35-1000-0,7 и профнастила НС35-1000-0,5 с полимерным окрашиванием сигнально-серого цвета по RAL 7004. Вместе с ними для сравнения вертикально расположен оцинкованный листовой профиль НС44-1000 по ГОСТ 24045-94.
